钣金件材料及工艺流程
来源: 发布日期: 2022-06-06

钣金件材料及工艺流程

        钣金是一种针对金属薄板(通常在6mm以下)的综合冷加工工艺,包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等。其显著的特征就是同一零件厚度一致。通过钣金工艺加工出的产品叫做钣金件。

1、钣金件的工艺性是指零件在冲切、弯曲、拉伸,焊接等加工过程中的难易程度。

2、优选材料及表面处
2.1.1普通碳素结构钢-普板 (Q235)
★常用厚度(mm):0.5,0.8,1.0,1.2,1.5,2.0,2.5
★常用表面处理:镀彩锌,镀蓝锌,镀镍、喷涂
Q235是一种钢材的材质。Q代表的是这种材质的屈服,后面的235,就是指这种材质的屈服值,在235左右。我们在设计时,通常在图纸材料栏里只写Q235,并没有表明其是哪一个级别的钢,这是不正确的。供应商看到Q235材质的钣金件一般都用SPCC(冷轧钢板),

2.1.2 不锈钢板 SUS304, SUS316(会接触酸碱溶液的零件使用)。
★ 常用厚度:0.5,0.8,1.0,1.2,1.5,2.0。
★ 常用表面处理:通常不做表面处理如果有特殊需要建议选用表面处理的不锈钢材料。如:SUS304 HL(拉直纹)、SUS304 BA(雾面)、SUS304 Mirror(镜面)。

2.1.3 铝板: A1100(纯铝)、 A5052(合金铝)、6061(合金铝)
★常用厚度:1.0,1.2,1.5,2.0。
★常用表面处理:拉丝氧化(发黑,发白)、喷砂氧化(不推荐使用,单面喷砂容易变形)、喷粉。如果零件要求导电,则需要在技术要求里注明导电氧化,导电氧化属化学氧化,颜色为淡黄色。

2.1.4 铜板: H62
★ 常用厚度:0.3、0.5、0.8、1.0、1.2、1.5、2.0。
★ 常用表面处理:镀镍、发黑氧化、不处理。


3 常用加工工艺

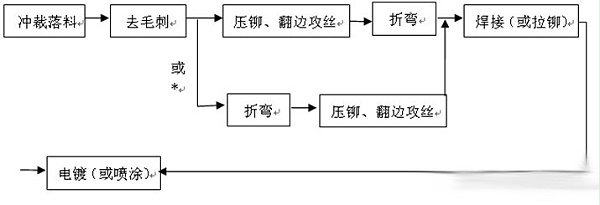

数控冲床和数控折弯设备加工钣金件的工艺流程如下:

钣金件工艺

        东莞维五金电子科技有限公司承接各类钣金件加工,冲压,数控折弯,焊接,攻牙攻丝等核心工艺都控制在厂内加工,在品质控制和交期配合度上能给到客户更好的支持。 另外,我司还可以一站式供应各种 五金冲压件CNC加工件压铸件,铭板等,为您提供一站式定制服务,能更好的节约您的时间成本。 如果您有类似产品需求,随时欢迎咨询~
